Qu’est-ce qu’un système de climatisation VRV (ou VRF) ?

Nous allons aborder un système de climatisation réversible, qui peut sembler familier pour ceux qui travaillent à l’intérieur de grands espaces (centre commercial, cinéma, mairie, musée…) Ou au contraire être totalement inconnu.

La climatisation VRV, VRF ou encore DRV est un système de plus en plus populaire, sa présence en bâtiment à grande superficie ne cesse de croître.

Dans les lignes qui suivent, nous allons examiner de plus près ce système intéressant.

Bon à savoir
Ce type d’appareil est nommé de différentes façons, mais veut dire la même chose :
“VRV” (Variable Réfrigérant Volume)
“VRF” (Variable Réfrigérant Flow)
“DRV” (Débit Réfrigérant Variable)

Tout d’abord, procédons au sens sémantique.

Le terme VRV signifie Variable Refrigerant Volume et vient de VRF Variable Réfrigérant Flow, il se traduit en français en DRV Débit Réfrigérant Variable.

Pour résumer ce système de climatisation qu’il soit réversible ou uniquement froid possède trois nominations (je préfère le répéter deux fois pour que cela soit bien clair.)

Dans les systèmes VRV, il y a une unité extérieure commune qui est reliée à plusieurs unités intérieures par des tuyaux en cuivre isolés qui transportent le gaz frigorigène.

Ils sont très similaires, bien que pas exactement identiques, à ce que l’on appelle les systèmes multi split.

Ils sont classés dans la catégorie des climatiseurs à détente directe.(Ce qui veut dire que le climatiseur utilise un gaz, plutôt que de l’eau glacée comme certains autres systèmes de climatisation.)

Le système de climatisation VRV, VRF, DRV peut être à deux ou trois tubes.

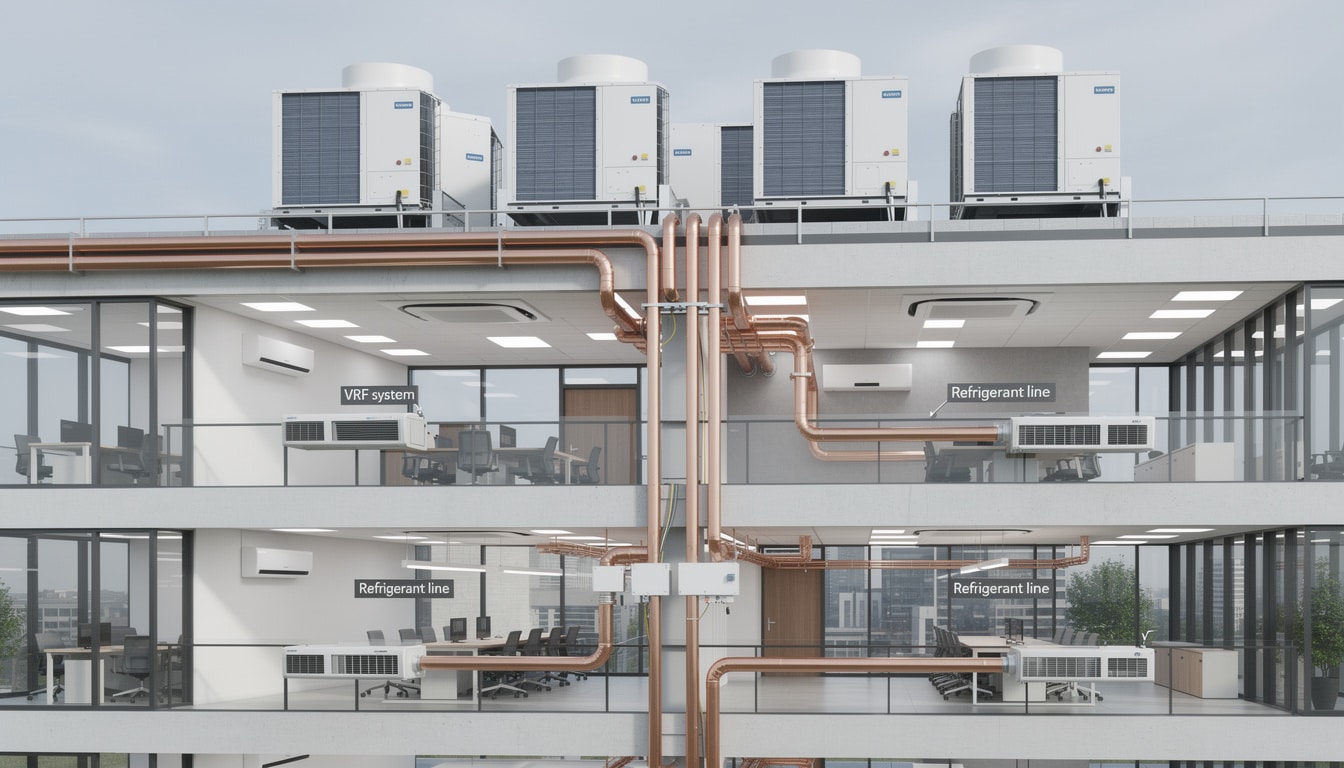

Voici le schéma d’une installation VRV, VRF, DRV

• Le système à deux tubes assure le refroidissement ou le chauffage, mais pas les deux en même temps.
• Le système à trois tubes peut assurer simultanément le refroidissement et le chauffage. La complexité de l’option à trois tubes augmente considérablement le prix global en comparaison à l’option à deux tuyaux.

La puissance de cette climatisation est telle que l’on peut alimenter jusqu’à 60 unités intérieures avec un seul groupe extérieur.

ATTENTION : les climatiseurs DRV, VRF, VRV sont particulièrement recommandés pour les installations commerciales de grand volume.
Si vous êtes un particulier et que vous désirez installer un climatiseur réversible, optez plutôt pour une solution gainable ou à l’installation d’un système split.

Comme mentionné dans la section précédente, les systèmes VRV sont inclus dans les systèmes à détente directe qui je le rappelle ont un fonctionnement par gaz et non par eau glacée.

L’unité extérieure du système VRV possède un mécanisme qui utilise l’air extérieur pour évaporer (en chaleur) ou condenser (en froid) le gaz frigorigène réfrigérant.

Le gaz frigorigène est ensuite distribué dans les tuyaux en cuivre pour atteindre les différents espaces où les unités intérieures l’utilisent pour les refroidir ou les chauffer.

Les unités intérieures peuvent être des unités splits, ou des unités cassettes.

Thermes techniques
Contrairement à d’autres systèmes tels que les pompes à chaleur, ce système a l’avantage de pouvoir réguler ou varier le volume de réfrigérant fourni aux serpentins de condensation-évaporation.

1. Économie d’énergie : c’est l’une des principales revendications des fabricants de ce type d’équipement. On estime que les économies d’énergie réalisées par les systèmes VRV se situent en moyenne entre 11 et 20 %.
2. Technologie inverter : Tout compresseur d’un système VRV de nos jours est de technologie à inverter. Les avantages de cette technologie sont très importants. Si vous voulez en savoir plus, ne manquez pas notre article : « → Qu’est-ce que la technologie inverter« .
3. Technologie digital Scroll : Le Digital Scroll est une technologie de climatisation qui contrôle avec précision le débit de réfrigérant grâce à un système de spirales, une fixe et l’autre en mouvement. Cette méthode permet une régulation fine de la température, offrant ainsi une efficacité énergétique optimale.
4. Installation facile : contrairement à d’autres équipements tels que la climatisation roof top, les systèmes VRF ne sont pas particulièrement lourds et ont une conception modulaire.
5. Maintenance économique : comme il s’agit d’unités à détente directe, leur maintenance n’est pas du tout complexe.
6. Contrôle optimisé : ils permettent une gestion plus individualisée des espaces à climatiser. Chaque zone peu traitée la température de la pièce comme une zone individuelle.

Allons-y, plongeons dans le cœur du sujet : comment la climatisation VRV/VRF peut transformer l’expérience cinématographique. Imaginez un cinéma, avec ses différentes salles, chacune avec sa propre ambiance et son propre public. Il est essentiel de garder tout le monde confortable, non ? Voici donc notre étude de cas : installer un système VRV/VRF dans un cinéma. Un système capable d’ajuster la température de chaque salle indépendamment, sans gaspiller d’énergie. On va découvrir ensemble comment ça marche !

👉 Voir notre article sur : Quelle climatisation choisir pour son commerce

➦ L’utilité d’une clim VRV/VRF dans un cinéma

Dans notre cinéma, l’installation des unités VRV/VRF est stratégiquement conçue pour s’adapter à chaque salle. Ces unités, innovantes, gèrent indépendamment la température selon la taille et l’occupation de chaque espace. Ainsi, une grande salle bondée durant une première de blockbuster bénéficiera d’un refroidissement plus intense, tandis qu’une petite salle, moins fréquentée, aura besoin de moins d’énergie pour maintenir une température agréable. L’idée, c’est d’offrir un confort sur mesure, tout en étant éco-responsable. Un vrai jeu d’équilibriste entre confort et efficacité énergétique.

➦ Résultats et Bénéfices

L’installation du système VRV/VRF dans notre cinéma a généré des résultats remarquables. D’abord, le confort des spectateurs s’est nettement amélioré. Chacun profite d’une température agréable, peu importe la salle. Ensuite, parlons économies d’énergie : la gestion intelligente de la température par salle réduit considérablement la consommation. Et cerise sur le gâteau, l’entretien du système est simplifié, garantissant une plus grande longévité. En somme, c’est un investissement qui se révèle payant à tous les niveaux.
