Comment faire un tirage au vide pour une climatisation ?

Le tirage au vide est une étape fondamentale dans l’installation et la maintenance d’une climatisation performante et durable. Il consiste à éliminer parfaitement l’air, l’humidité et les impuretés contenues dans le circuit frigorifique avant de procéder au remplissage en fluide frigorigène. Cette opération, souvent méconnue des utilisateurs finaux, garantit l’étanchéité et la bonne pression du système, tout en évitant les pannes prématurées coûteuses. Dans un contexte où la performance énergétique et la fiabilité de nos équipements sont plus que jamais cruciales, maîtriser les étapes clés du tirage au vide est un atout indispensable pour tout technicien ou bricoleur averti.

En 2026, avec des normes toujours plus strictes sur les émissions et la gestion des fluides frigorigènes, bien réaliser son tirage au vide devient une obligation tant réglementaire que technique. Je vous propose de découvrir ici comment procéder avec rigueur, quelles erreurs éviter, et comment optimiser votre installation frigorifique pour une efficacité maximale.

Résumé de l’article :

• Importance du tirage au vide dans le cycle de la climatisation
• Les outils indispensables : pompe à vide, manomètres, raccords
• Étapes détaillées pour un tirage au vide réussi
• Les erreurs fréquentes à éviter lors de la vidange et évacuation de l’air
• Conseils pratiques et contrôle final pour garantir une bonne étanchéité et pression

Pourquoi le tirage au vide est-il indispensable pour une climatisation ?

Le tirage au vide est bien plus qu’une simple opération technique : c’est un gage de longévité et d’efficacité pour toute installation frigorifique. Lorsque l’on installe une climatisation, le circuit peut contenir de l’air, de l’humidité ou même des impuretés qui nuisent gravement au fonctionnement optimal.

Éliminer l’air et l’humidité : Le premier objectif du tirage au vide est de retirer l’air contenu dans les tuyauteries et composants. L’air présent dans un circuit frigorifique agit comme un isolant thermique inefficace et augmente la pression de fonctionnement, ce qui détériore la performance. Par ailleurs, l’humidité peut provoquer la formation d’acides ou migrer sous forme de glace, endommageant le compresseur et réduisant la durée de vie du système.

Assurer l’étanchéité : Le tirage au vide est également un test d’étanchéité indirect : si, après avoir tiré le vide, la pression remonte, cela signifie qu’il y a une fuite ou une intrusion d’air dans le circuit. Un circuit bien vidé et étanche garantit ainsi que le fluide frigorigène ne s’échappera pas, limitant les pertes et évitant la contamination du fluide par des impuretés extérieures.

Optimiser la charge en fluide frigorigène : Pour que la climatisation fonctionne avec un rendement optimal, il faut un bon dosage du fluide frigorigène. Un tirage au vide efficace permet d’avoir un circuit parfaitement dégagé, facilitant la charge précise sans risque de diluer le fluide ou de provoquer des dysfonctionnements.

Pour illustrer ce point, prenons l’exemple de Marc, technicien certifié, qui a dû intervenir sur un système de climatisation après une réparation. Une précédente tentative de mise en service avait échoué car le tirage au vide n’avait pas été correctement réalisé. Résultat : présence d’humidité qui a endommagé précocement le compresseur. Après avoir effectué un tirage au vide rigoureux de plus d’une heure, l’installation a vu sa durée de vie allongée et ses performances stabilisées, démontrant ainsi l’importance de cette étape.

Les équipements indispensables pour réaliser un tirage au vide efficace

Pour réussir une opération de tirage au vide, il est essentiel d’avoir le bon matériel et de bien comprendre son usage. Voici les éléments indispensables :

• Pompe à vide : cœur de l’opération, cette pompe permet d’extraire l’air et l’humidité du circuit frigorifique. Selon la taille et le type de l’installation, vous pouvez opter pour une pompe à vide simple ou à double étages qui offre une meilleure performance.
• Manifold ou groupe de mesure : cet outil mesure la pression à l’intérieur du circuit et permet de contrôler en temps réel le niveau de vide obtenu. Il se relie via des flexibles aux vannes de service du climatiseur.
• Flexibles adaptés : les tuyaux de raccordement doivent être équipés de vannes Schrader pour garantir une connexion étanche. Lors du tirage, on utilise généralement trois flexibles, souvent codés par couleur (bleu, rouge, jaune).
• Vannes de service : intégrées directement sur l’installation, elles permettent de connecter la pompe sans décharger le fluide frigorigène (dans le cadre d’une maintenance) ou après vidange complète.

Le matériel doit être calibré : avant chaque utilisation, assurez-vous que votre pompe à vide est en bon état et que les manomètres sont étalonnés pour éviter toute fausse lecture. Une pression de vide idéale doit souvent descendre en dessous de 30 microns, ce qui garantit une évacuation optimale des contaminants.

Petit rappel technique : le raccordement du manifold se fait ainsi – le flexible jaune à la pompe à vide, le bleu au côté basse pression, et le rouge côté haute pression. Cette configuration permet d’extraire parfaitement l’air depuis les deux branches du circuit.

Pour un fonctionnement optimal, il est conseillé d’introduire de l’azote sec entre chaque tirage au vide afin d’éliminer encore mieux l’humidité résiduelle. On comprendra que la qualité de tous les accessoires contribue fortement à la réussite de l’intervention.

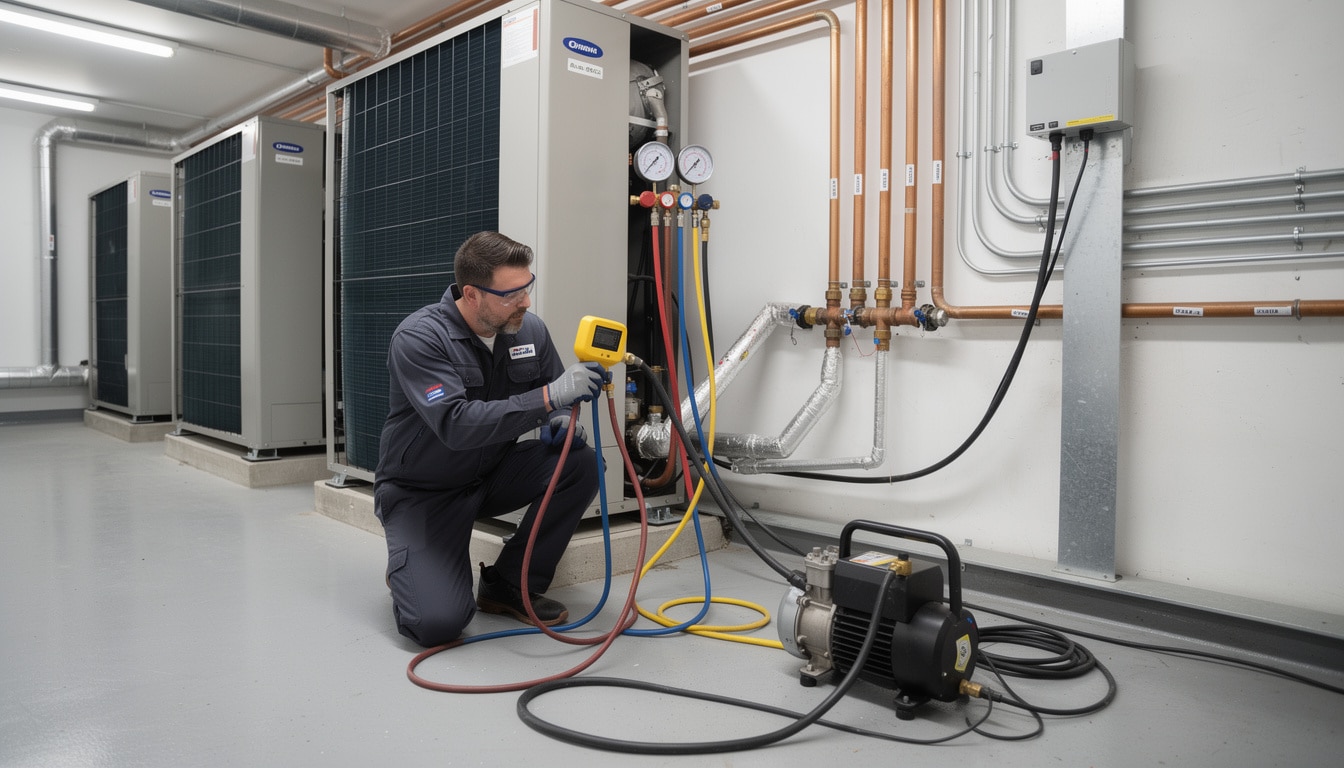

Exemple pratique de montage des équipements

Imaginons que vous devez tirer au vide un climatiseur multisplit. Connectez d’abord la pompe à vide via le flexible jaune au manifold. Ensuite, reliez les flexibles rouge et bleu aux vannes haute et basse pression respectivement. Assurez-vous que les vannes sont bien fermées au démarrage, pour éviter les fuites pendant l’installation du matériel. Cette préparation méticuleuse évitera tout incident durant la phase critique du tirage.

Étapes détaillées pour réaliser un tirage au vide correct

Réaliser un tirage au vide demande rigueur, patience et méthode. Voici les phases clés à respecter sans compromis :

1. Préparation de l’installation : Vérifiez que toutes les vannes de service sont bien accessibles et que le circuit est prêt à être vidé (pas de fluide en circulation si vidange complète). Fermez les vannes du tableau de commande.
2. Raccordement de la pompe et du manifold : Utilisez les flexibles correctement équipés, vérifiez qu’il n’y a pas de fuite sur les raccords. Ne branchez jamais la pompe à vide directement sur le système sans manifold.
3. Démarrage de la pompe à vide : Mettez en marche et commencez l’extraction de l’air. Surveillez la pression sur le manomètre en temps réel.
4. Durée du tirage : Selon la taille du circuit, laissez tourner la pompe entre 20 minutes et 1 heure au minimum. Il est important de viser une pression très basse, généralement en dessous de 500 microns.
5. Contrôle de l’étanchéité : Coupez la pompe et observez le manomètre. Si la pression remonte rapidement, cela indique une fuite à corriger avant d’aller plus loin.
6. Fermeture des vannes : Une fois la pression stable, fermez les deux vannes côté manomètre pour isoler le circuit et conservez la pompe à vide déconnectée.

Cette méthode garantit que le circuit ne se réadmet pas d’air après tirage. Enfin, vous pouvez procéder au remplissage en fluide frigorigène selon les préconisations fabricant.

Attention : Il est crucial de ne pas ouvrir les vis de purge pendant le tirage sans consignes spécifiques, car cela pourrait déséquilibrer la pression et compromettre l’efficacité de l’opération.

Les erreurs classiques à éviter et astuces pratiques pour un tirage au vide parfait

Dans la pratique, plusieurs erreurs peuvent compromettre la réussite d’un tirage au vide, voire endommager la climatisation. Voici celles auxquelles il faut particulièrement faire attention :

• Oublier la purge de la pompe : une pompe à vide non purgée ou mal entretenue perd en efficacité et ne pourra pas atteindre la pression correcte.
• Ne pas vérifier l’étanchéité avant tirage : un circuit avec une fuite aura toujours une pression instable, ce qui fausse les résultats et peut introduire du fluide frelaté ou amoindrir la charge.
• Tirer au vide trop peu longtemps : sous-estimer la durée du tirage est une cause courante de contamination résiduelle.
• Laisser les flexibles avec des défauts : des tuyaux usés ou mal raccordés laissent passer l’air et faussent le processus.

Dans certains cas, notamment pour des installations multisplit, un tirage au vide unitaire par chaque branche est nécessaire, avec démontage et manipulation précautionneuse du manifold pour passer d’une unité à l’autre sans réintroduire d’air.

Astuce terrain : Lors d’un remplacement ou d’une réparation partielle, effectuez un tirage préalable à l’aide d’azote sec pour chasser l’humidité avant de lancer la pompe à vide. Cette double action renforce l’efficacité de la vidange du circuit.

Erreur courante	Conséquence	Solution recommandée
Tirage trop court	Présence d’humidité dans le circuit, dysfonctionnement	Prolonger la durée à au moins 30 minutes selon la taille
Pompe non purgée	Perte d’efficacité et risque de panne de pompe	Entretenir et purger la pompe avant utilisation
Fuites non détectées	Entrée d’air contaminant le fluide	Contrôler les raccords et tester l’étanchéité avant tirage
Mauvais raccords flexibles	Fuite d’air et erreurs de lecture	Utiliser des flexibles adaptés et vérifier l’état

Contrôles et maintenance après tirage au vide : assurer la durabilité de la climatisation

Une fois le tirage au vide réalisé, plusieurs étapes de contrôle sont nécessaires pour garantir la bonne remise en service de votre climatisation et éviter de futurs désagréments.

• Vérification des pressions : Contrôlez que la pression intérieure reste stable pendant au moins 24 heures après la fermeture des vannes. Toute remontée anormale indique une fuite.
• Observation visuelle des raccords : Inspectez tous les joints et connexions pour détecter toute trace de fuite ou de corrosion.
• Charge en fluide frigorigène : Après un tirage au vide réussi, réalisez une charge en fluide conforme aux préconisations du fabricant pour optimiser la performance énergétique.
• Contrôle fonctionnel : Mettez la climatisation en marche pour observer son comportement, le bruit du compresseur, et l’équilibre des températures.

Sur le long terme, intégrer la vérification régulière du circuit à votre routine de maintenance clim constitue un investissement rentable, car un système sans fuite et correctement vidangé consomme moins d’énergie et tombe moins souvent en panne.

Quelle est la pression idéale lors d’un tirage au vide ?

La pression idéale doit atteindre environ 30 microns pour garantir une évacuation optimale de l’air et de l’humidité. Une pression plus élevée signifie que le vide n’est pas complet.

Peut-on tirer au vide sans pompe à vide ?

Il est fortement déconseillé de procéder au tirage sans pompe spécifique, car les alternatives n’assurent pas une évacuation efficace de l’air et de l’humidité, ce qui compromet la durée de vie du système.

Faut-il toujours fermer les deux vannes après le tirage ?

Oui, il est recommandé de fermer les deux vannes raccordées au manifold après tirage pour isoler le circuit et empêcher toute intrusion d’air.

Pourquoi la pression remonte-t-elle après un tirage au vide ?

Une remontée rapide de pression indique généralement une fuite dans le circuit ou un problème d’étanchéité. Il faut alors identifier et réparer la fuite avant de continuer.

Que faire si le circuit était vide de fluide avant le tirage ?

Il convient d’ouvrir les deux vannes haute et basse pression pour garantir que toute la tuyauterie est bien tirée au vide et éviter la présence d’air résiduel.
